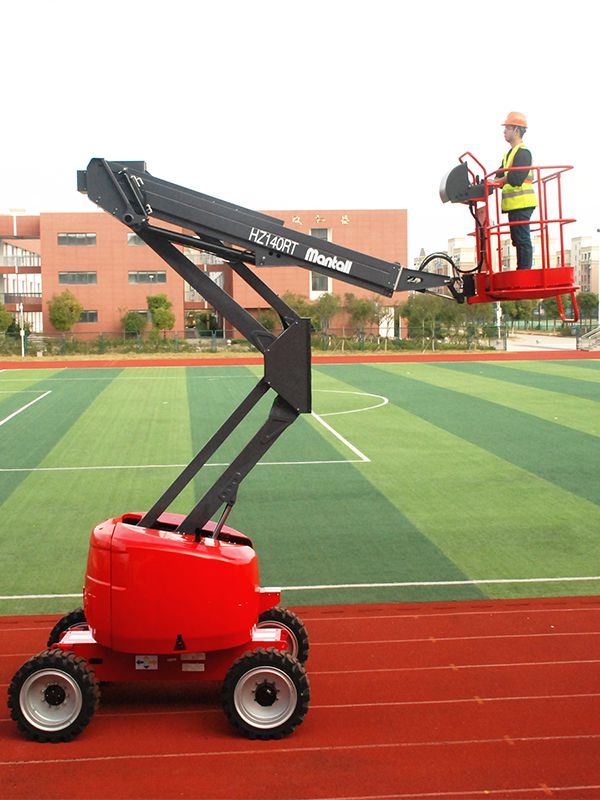

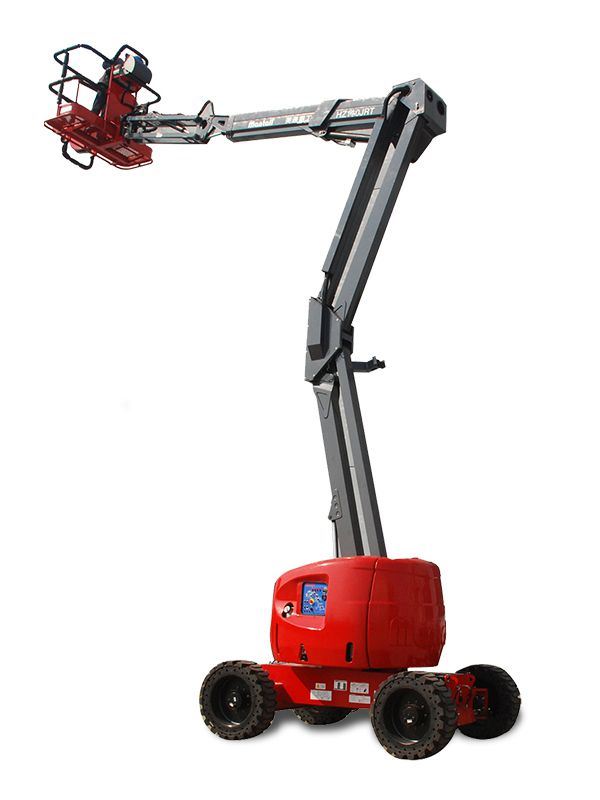

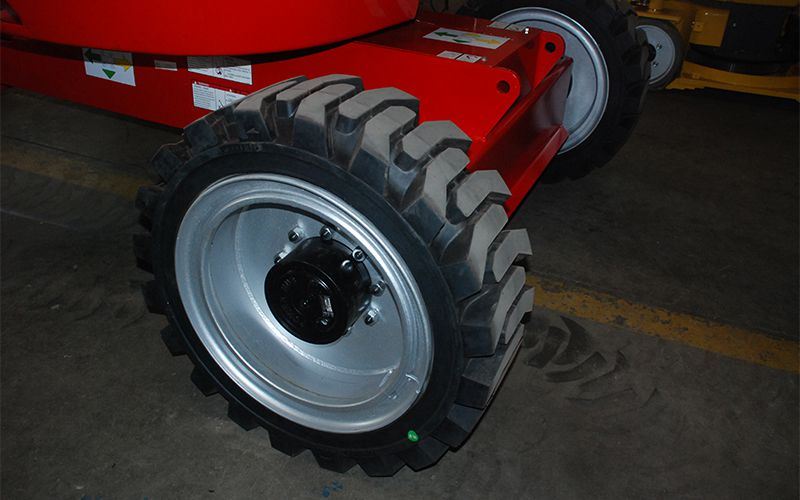

HZ140RT/HZ140JRT selbstfahrende Gelenk-Teleskopbühnen haben eine Arbeitshöhe bis zu 20m und ermöglichen präzise Positionierungen in verschiedene Richtungen, sodass Arbeiter*innen auch schwer erreichbare Orte erreichen. Der um 360° schwenbare Oberwagen und die Arbeitsplattform die auf- und abfährt und sich nach links und rechts dreht, machen diese Teleskopbühnen besonders flexibel und vereinfachen die Bedienung. Die besonders geräuscharmen und bremsstreifenfreien Reifen machen diese Gelenk-Teleskopbühnen für Innen- und Außenanwendungen geeignet, da sie den Untergrund schonen. Unsere Gelenk-Teleskopbühnen der HZ140RT/HZ140JRT Serie nutzen Hall Joysticks und CAN Steuersysteme, sodass verschiedene Arbeitsvorgänge gleichzeitig ausgeführt werden können. Außerdem sind sie besonders wartungsarm.
Standardeigenschaften
selbstausgleichende Plattform
Hydraulisch schwenkbare Plattform
Hall Steuerung
fahrbar

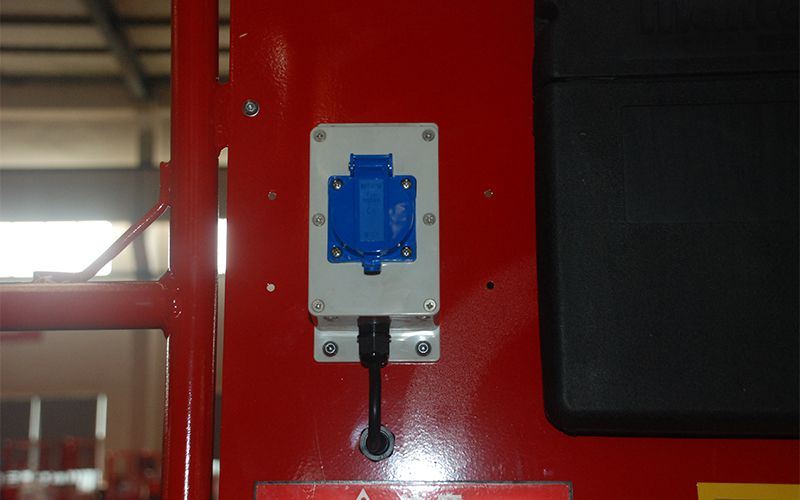

AC Steckdosen auf Plattform
Hupe
Stundenanzeige
Kippalarm
formschlüssige Kraftübertragung beim Fahren
Motor mit Dualgeschwindigkeit
Notfallpumpe
CAN intelligente Steuerung
Überspannungssensor
Optional
2.4m Plattform
Platform mit Drehtor
Plattform mit Hebelmechanismus
Druckluftleitung zur Plattform
Hydraulischer Ölkühler
Sonderausrüstung für harsche Umweltbedingungen
Kollisionsschutz mit Luftpolster
Werkzeugbank
Alarmsystem
Arbeitsbeleuchtung
Technische Daten
Modell
HZ140RT/HZ140JRT
HZ160RT/HZ160JRT
HZ180JRT
HZ200JRT
HZ260JRT
Arbeitshöhe Max.
14m
16m
18m
20m
26m
Plattformhöhe Max.
12m
14m
16m
18m
24m
Max. Reichweite
7.01m/7.08m
8.19m/8.4m
9.5m
11.1m
15.1m
übergreifende Höhe (ausgefahren) m Max.
6.27m/6.5m
7.09m/7.71m
7.6m
8.9m
10.3m
Tragfähigkeit Max.
230kg
230kg
230kg
230kg
230kg
Plattformgröße B*C*A
1.8m×0.76m×1.17m
1.8×0.76×1.17m
1.83m×0.76m×1.1m
2.4m×0.9m×1.1m
2.4m×0.9m×1.1m
Höhe - eingefahren D
2.30m
2.30m
2.50m
2.50m
2.70m
Länge - eingefahren E
5.63m/6.58m
6.14m/6.87m
8m
8.60m
9m
Breite F
2.00m
2.00m
2.30m
2.50m
2.50m
Achsstand G
2.00m
2.00m
2.10m
2.50m
2.8m
Bodenfreiheit H
0.36m
0.36m
0.36m
0.35m
0.33m
Schwenkbereich des Oberwagens
360° unterbrochen
360° unterbrochen
360° unterbrochen
360° unterbrochen
360° unterbrochen
Operationsradius
0
0
0
0
0
Plattformschwenkbereich
0/180°
vertikaler Schwenkbereich
0/140°(nur HZ140JRT)
0/140°(nur HZ160JRT)
0/135°
0/137°
0/135°
Plattformbegradigung
Hydraulisch
Hydraulisch
Hydraulisch
Hydraulisch
Hydraulisch
Fahrtgeschwindigkeit, eingefahen
3.0km/h (7.0km/h 4wd）
4.9km/h (7.0km/h 4wd）
4.8km/h
4.8km/h
4.8km/h
Fahrtgeschwindigkeit, ausgefahren
1.0km/h
Steigvermögen
30%（45%4WD）
30%（45%4WD）
30%(45%4WD)
30%（45%4WD）
30%
Reifenanzahl
2/4WD
2/4WD
4WD
2/4WD
2WD
Lenkradanzahl
2
2
2
2
2
Systemspannung
DC12V
DC 12V
DC12V
DC12V
DC12V
Steuerung
Elektro-Hydraulik
Elektro-Hydraulik
Elektro-Hydraulik
Elektro-Hydraulik
Elektro-Hydraulik
Min. Wendekreis (außen)
4.0m
4.0m
4.5m
5.4m
4.5m
Min. Wendekreis (innen)
2.30m
1.7m
1.7m
2.2m
2.1m
Seitenkraft Max.
400N
400N
400N
400N
400N
Max. Kippwinkel
3°
3°
3°
3°
3°
Max. erlaubte Windstärke
12.5m/s
12.5m/s
12.5m/s
12.5m/s
12.5m/s
Hydrauliktankkapazität
70L
70L
170L
170L
170L
Treibstofftankkapazität
65L
65L
140L
85L
140L
Reifengröße
33*12-20
33*12-20
355/55D-625
355/55D-625
385/55D-24 Vollreifen
Leistung
Dieselmotor Perkins 404D
Perkins 404D Dieselmotor
Yanmar 4TNV88
Yanmar 4TNV88
CumminsQSFT2.8-C
Gesamtgewicht
5.6T/6.3T
6.35T/6.8T
8.42T
11.985T
13T

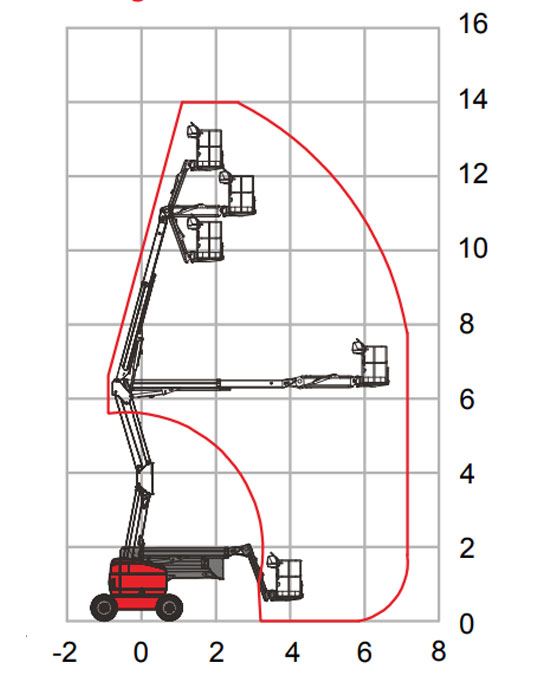

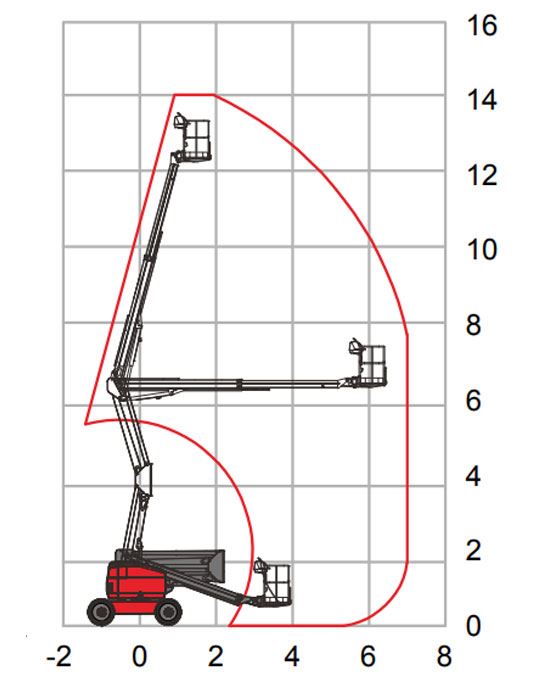

Arbeitshöhen
HZ140RT
HZ140JRT

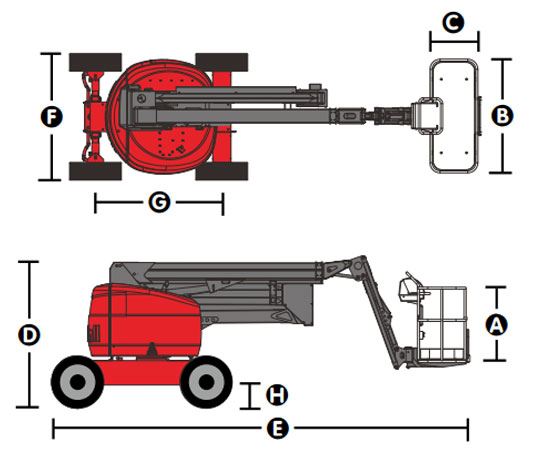

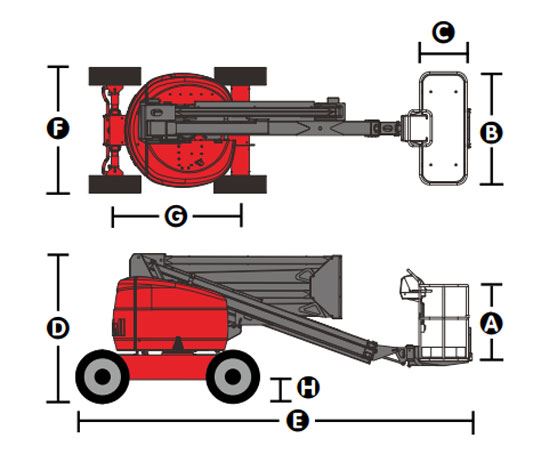

Transportgröße
HZ140RT
HZ140JRT
Details
Funktionsbeschreibung
Arbeitshöhe ist 2m (6 Fuß) höher als die Plattformhöhe.
Beim Ausfahren muss die Teleskopbühne auf einem ebenen Untergrund stehen.
Die Teleskopbühne kann auch Steigungen bewältigen, entnehmen Sie weitere Informationen der Bedienungsanleitung.
Das Gewicht variiert je nach Optionen und Standards von Land zu Land.
