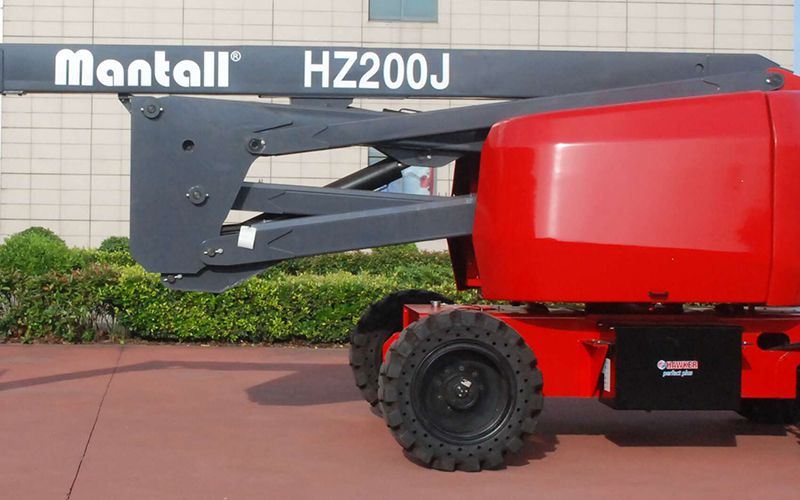

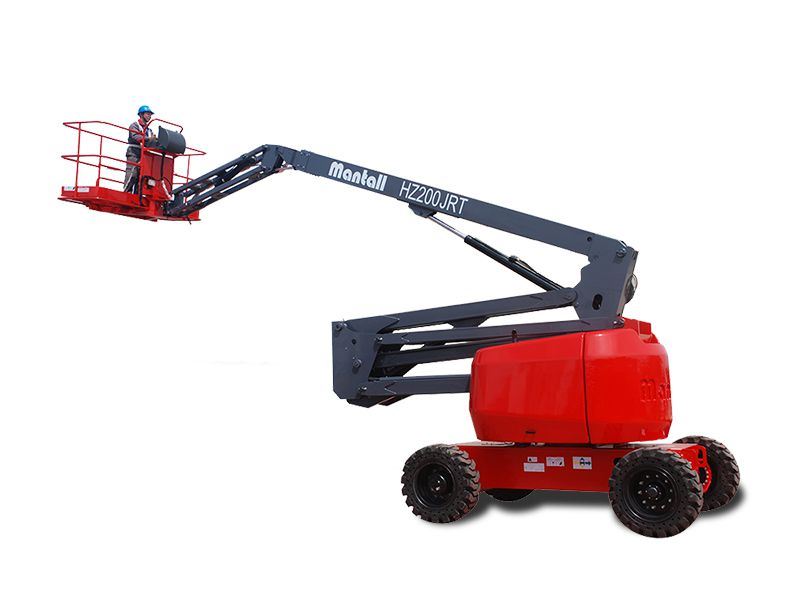

Selbstfahrende Gelenk-Teleskopbühne, HZ200J

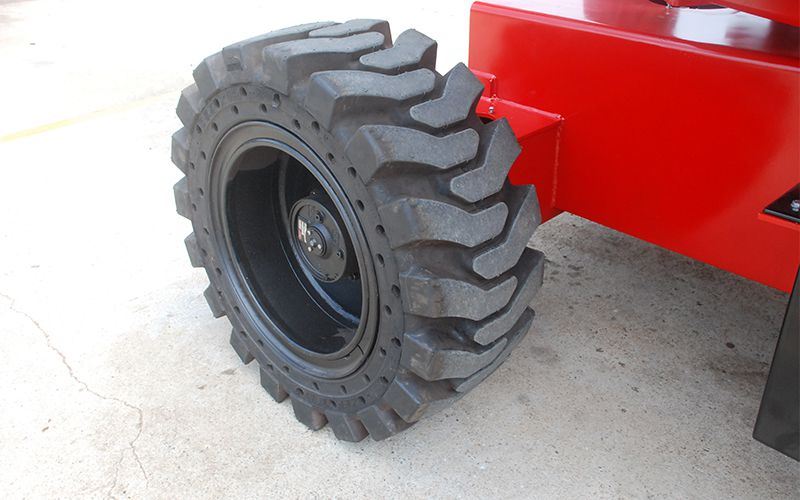

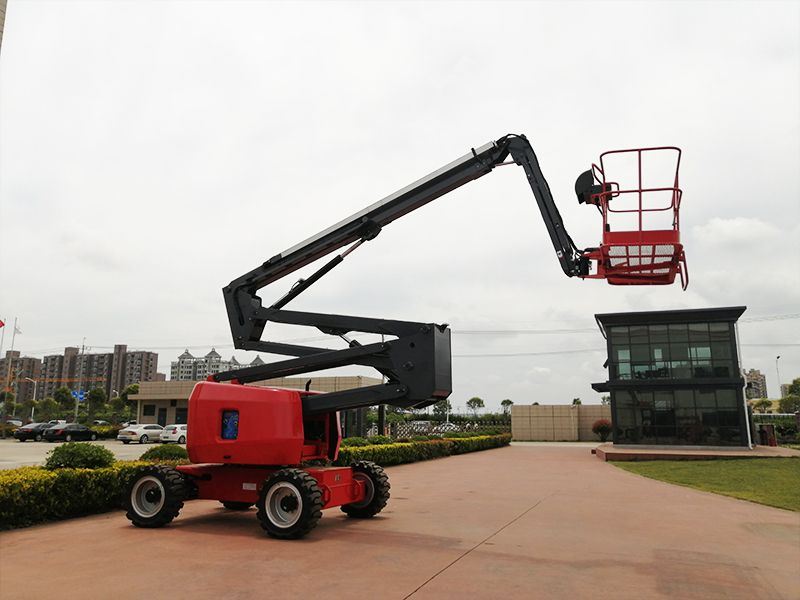

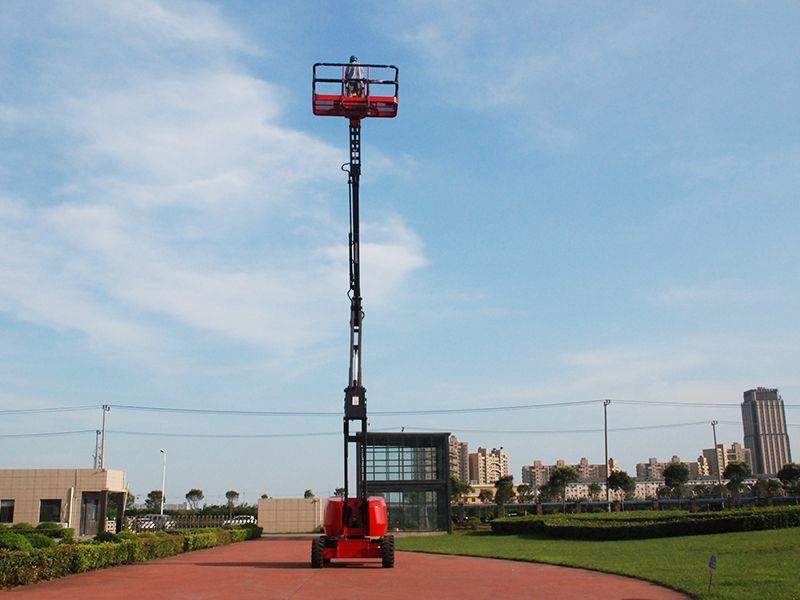

HZ200J selbstfahrende Gelenk-Teleskopbühnen hat eine Arbeitshöhe bis zu 20m und ermöglichen präzise Positionierungen in verschiedene Richtungen, sodass Arbeiter*innen auch schwer erreichbare Orte erreichen. Der um 360° schwenbare Oberwagen und die Arbeitsplattform die auf- und abfährt und sich nach links und rechts dreht, machen diese Teleskopbühnen besonders flexibel und vereinfachen die Bedienung. Die besonders geräuscharmen und bremsstreifenfreien Reifen machen diese Gelenk-Teleskopbühnen für Innen- und Außenanwendungen geeignet, da sie den Untergrund schonen. Unsere Gelenk-Teleskopbühnen der HZ Serie nutzen Hall Joysticks und CAN Steuersysteme, sodass verschiedene Arbeitsvorgänge gleichzeitig ausgeführt werden können.
- selbstausgleichende Plattform
- Hydraulisch schwenkbare Plattform
- Hall Steuerung
- fahrbar
- AC Steckdosen auf Plattform
- Hupe
- Stundenanzeige
- Kippalarm
- formschlüssige Kraftübertragung beim Fahren
- Motor mit Dualgeschwindigkeit
- Notfallpumpe
- CAN intelligente Steuerung
- Überspannungssensor
- Plattform mit Drehtor
- Plattform mit Hebelmechanismus
- Hydraulischer Ölkühler
- Hydraulisches Öl für besonders kalte Regionen
- Sonderausrüstung für harsche Umweltbedingungen
- Kollisionsschutz mit Luftpolster
- Werkzeugbank
- Alarmsystem
- Arbeitsbeleuchtung
| Modell | HZ120 |
HZ140/HZ140J |
HZ160/HZ160J |
HZ200J |

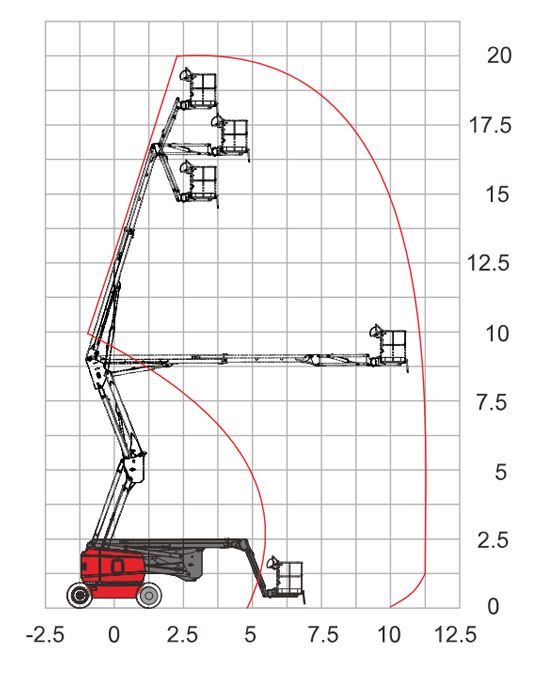

| Arbeitshöhe m Max. | 12m | 14m | 16m | 20m |
| Plattformhöhe m Max. | 10m | 12m | 14m | 18m |
| Reichweite m Max. | 6m | 7.04/7.259m | 8.22m/8.32m | 11m |
| Max. übergreifende Höhe (ausgefahren) | 4.2m | 6.33m | 6.92m/7.47m | 7.71m |
| Tragfähigkeit KG Max. | 200kg | 230kg | 230kg | 230kg |

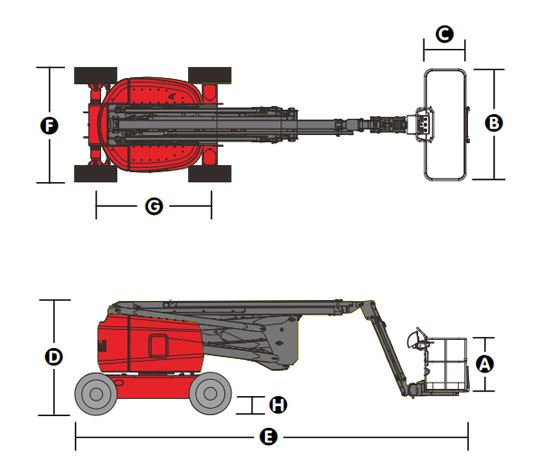

| Plattformgröße B*C*A | 1.16m×0.65m×1.1m | 1.5m×0.76m×1.1m | 1.5m×0.76m×1.1m | 1.8m×0.76m×1.1m |
| Höhe - eingefahren D | 1.96m | 2.00m | 2.00m | 2.5m |
| Länge - eingefahren E | 4.2m | 5.36/6.17 | 5.88m/6.47m | 7.8m |
| Breite F | 1.5m | 1.75m | 1.75m | 2.5m |
| Achsstand G | 1.96m | 2.00m | 2.00m | 2.5m |
| Bodenfreiheit H | 0.18m | 0.14m | 0.14m | 0.3m |
| Schwenkbereich des Oberwagens | 360°unterbrochen | 360°unterbrochen | 360° unterbrochen | 360° unterbrochen |
| Operationsradius | 0 | 0 | 0 | 0.58 |
| Plattformschwenkbereich | / | 180° | 180° | 180° |
| vertikaler Schwenkbereich | / | 0/140°(nur HZ140J ) | 0/140°(nur HZ160J ) | 0/135° |
| Plattformbegradigung | Hydraulisch | Hydraulisch | Hydraulisch | Hydraulisch |
| Fahrtgeschwindigkeit, eingefahen | 4.0km/h | 3.7km/h | 4.8km/h | 4.0km/h |
| Fahrtgeschwindigkeit, ausgefahren | 1.0km/h | 1.0km/h | 1.0km/h | 1.0km/h |
| Steigvermögen | 25% | 30% | 30% | 45% |
| Kippwinkel Max. | 3° | 3° | 3° | 3° |
| Seitenkraft N Max. | 400N | 400N | 400N | 400N |
| erlaubte Windstärke Max. | 12.5m/s | 12.5m/s | 12.5m/s | 12.5m/s |
| Min. Wendekreis (innen) | 1.9m | 2.3m | 1.1m | 2.51m |
| Min. Wendekreis (außen) | 4.2m | 3.5m | 3.50m | 5.69m |
| Reifenanzahl | 2 | 2 | 2 | 2 |
| Lenkradanzahl | 2 | 2 | 2 | 2 |
| Steuerung | Elektro-Hydraulik | |||
| Systemspannung | DC24V | DC24V | DC24V | DC24V |
| Hydrauliktankkapazität | 32L | 35L | 35L | 68L |
| Reifengröße | 22*7*16 | 600*190 | 600*190 | 355/55D-625 |
| Leistung | DC48V/225Ah | DC48V/320Ah | DC48V/320Ah | DC48V/420Ah |
| Gesamtgewicht | 4.0T | 5.6T/6.34T | 6.49T/6.64T | 6T |
